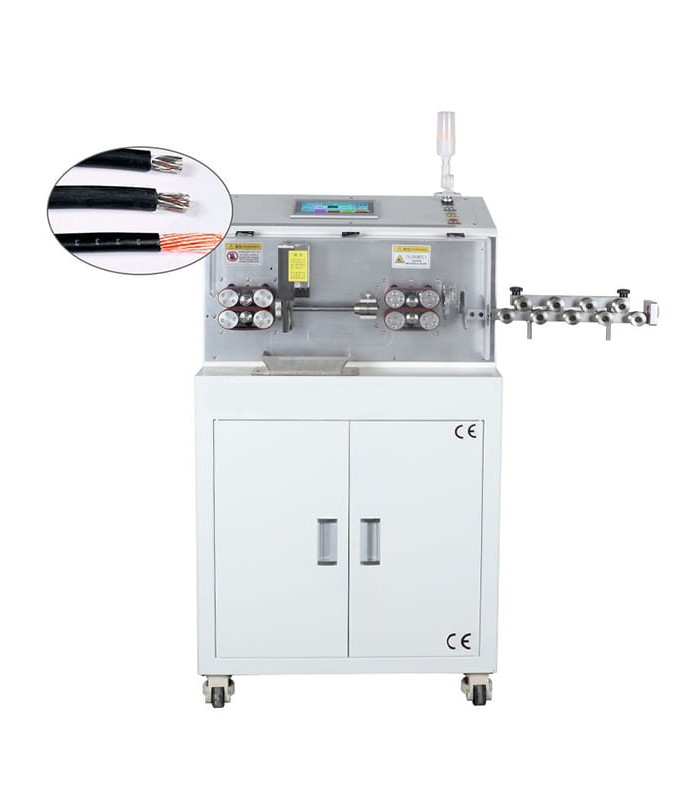

Machine automatique à lame rotative coupe et dénude les câbles unipolaires jusqu'à 3 couches

La RBEW05D1 est une machine professionnelle conçue pour la coupe et le dénudage automatique de câbles électriques avec une section de 1,5 à 95 mm².
Grâce à la capacité de dénudage jusqu’à 3 couches, elle permet d’effectuer des travaux précis sur différents types de câbles, garantissant une qualité constante et réduisant l’intervention manuelle.
La machine est particulièrement indiquée pour les applications industrielles où précision, productivité et continuité opérationnelle sont requises dans la préparation de câbles pour faisceaux, tableaux électriques et installations professionnelles.
Le système de guidage avec 12 rouleaux et entraînement par courroies assure une avance stable du câble, améliorant la précision de coupe et la répétabilité du processus.
La longueur de coupe réglable de 1 à 100.000 mm permet d’adapter la machine à différentes exigences de production, tandis que la tolérance sur la longueur de coupe inférieure à 0,002 x L garantit une grande précision même sur des travaux de longueur variable.
La machine permet un dénudage côté I jusqu’à 320 mm et côté II jusqu’à 160 mm, la rendant adaptée aussi bien aux travaux standard qu’aux préparations plus complexes sur câbles de moyenne et grande section.
Le contrôle par écran tactile de 7 pouces et la mémoire interne jusqu’à 100 programmes permettent une gestion simple des paramètres, des changements de production rapides et une plus grande efficacité dans les travaux répétitifs.
La structure compacte, la productivité jusqu’à 1200 pièces/heure et les lames en acier rendent la RBEW05D1 adaptée aux ateliers de production, ateliers de câblage, secteur automotive, tableaux électriques industriels et applications professionnelles.

PRINCIPE DE FONCTIONNEMENT

- Le câble est inséré dans le système de guidage à rouleaux avec courroies
- Les 12 rouleaux assurent une avance stable et contrôlée du câble
- L’opérateur règle les paramètres via l’écran tactile de 7 pouces
- La machine effectue la coupe à la longueur programmée
- Le système de lames en acier effectue le dénudage du câble
- Le traitement peut concerner jusqu’à 3 couches du câble
- Le câble est libéré prêt pour les étapes suivantes d’assemblage, de sertissage ou de connexion

PRINCIPAUX AVANTAGES

- Idéale pour coupe et dénudage automatique de câbles électriques
- Plage de traitement de 1,5 à 95 mm²
- Dénudage jusqu’à 3 couches
- Coupe automatique avec longueur réglable jusqu’à 100.000 mm
- Grande précision sur la longueur de coupe
- Dénudage côté I jusqu’à 320 mm
- Dénudage côté II jusqu’à 160 mm
- Système de guidage avec 12 rouleaux et courroies
- Écran tactile de 7 pouces pour une gestion intuitive
- Mémoire jusqu’à 100 programmes
- Productivité jusqu’à 1200 pièces/heure
- Lames en acier robustes et résistantes
- Structure compacte pour utilisation professionnelle et industrielle

PRINCIPALES APPLICATIONS

- Coupe et dénudage de câbles électriques
- Traitement de câbles de moyenne et grande section
- Câblages industriels
- Production de wiring harness
- Secteur automotive
- Tableaux électriques industriels
- Installations électriques professionnelles
- Préparation de câbles pour sertissage
- Ateliers de câblage et ateliers de production
- Applications électroniques et industrielles
- Maintenance électrique professionnelle

CARACTÉRISTIQUES TECHNIQUES

Modèle : RBEW05D1

Type de machine : machine automatique de coupe et dénudage de câbles

Capacité de dénudage : dénudage jusqu’à 3 couches

Section du câble : 1,5 - 95 mm²

Longueur de coupe : 1 - 100.000 mm

Tolérance longueur de coupe : < 0,002 x L

Longueur de dénudage côté I : 0 - 320 mm

Longueur de dénudage côté II : 0 - 160 mm

Diamètre maximal du tube guide : 22 mm

Mode de guidage : 12 rouleaux avec guidage par courroies

Mode d’affichage : écran tactile de 7 pouces

Capacité de mémoire : 100 programmes

Matériau de la lame : acier

Productivité : 800 - 1200 pièces/heure

Alimentation : 110 / 220 V, 50-60 Hz

Puissance : 800 W

Poids : 125 kg

Dimensions : 700 x 640 x 480 mm

Application : coupe et dénudage de câbles électriques

Fonctionnement : automatique

Utilisation : professionnelle et industrielle
