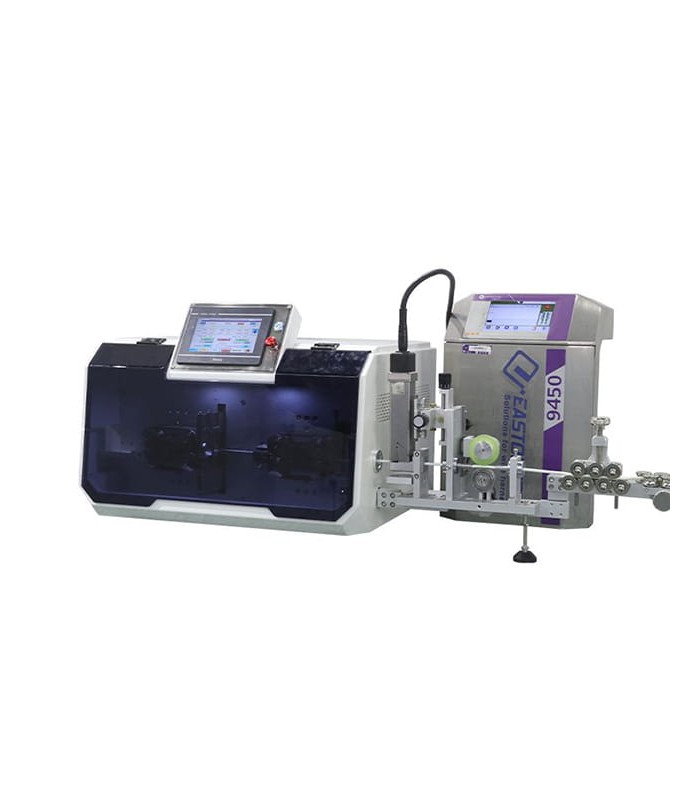

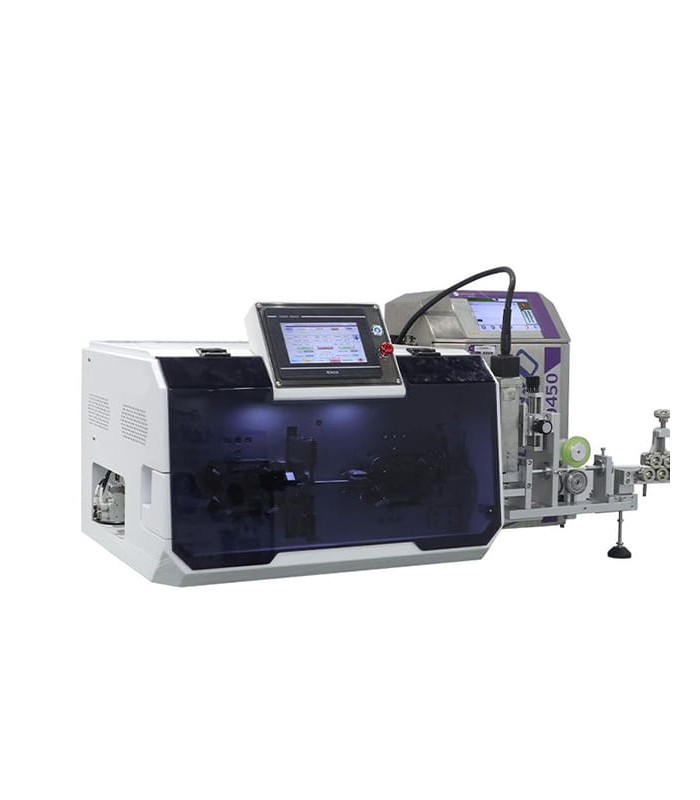

Machine automatique pour couper et dénuder les câbles unipolaires et multipolaires (1-30 mm²) +marqueur jet d'encre
Machine automatique pour couper et dénuder les câbles unipolaires et multipolaires (1-30 mm²) +marqueur jet d'encre
Machine automatique pour couper et dénuder les câbles unipolaires et multipolaires (1-30 mm²) +marqueur jet d'encre
Machine automatique pour couper et dénuder les câbles unipolaires et multipolaires (1-30 mm²) +marqueur jet d'encre

Machine automatique pour couper et dénuder les câbles unipolaires et multipolaires (1-30 mm²) +marqueur jet d'encre

Code ErreBi: 66474
DÉLAIS DE LIVRAISON DES ARTICLES NON DISPONIBLES : 70 JOURS.
POUR LES LIVRAISONS URGENTES SOUS 3 SEMAINES CONTACTEZ-NOUS EN PRIVÉ
Lire la suiteShow less
20 960,06 € (tax excl.)
25 571,27 € TTC
'Disponible en 70 jours ouvrables à partir de commande.'
Condition
Neuf
Référence:
RBEW05F+P
Marque:
ErreBi Group
Ajouter à la liste de souhaits
Description

La machine RBEW-05F+P est une machine automatique conçue pour la coupe et le dénudage des câbles avec une grande précision et une continuité de production élevée. Elle est spécifiquement développée pour les lignes d’assemblage professionnelles et les ateliers de câblage nécessitant répétabilité, vitesse et précision même sur des cycles prolongés.


Grâce à son système d’entraînement renforcé et à la technologie de contrôle numérique, la RBEW-05F+P permet le traitement d’une large gamme de matériaux : PVC, Teflon, silicone, fibre de verre et autres isolants haute performance. Le système d’alimentation par rouleaux garantit une avance stable du câble, tandis que le groupe de lames en acier haute dureté assure des coupes nettes et précises.


Mode d’utilisation


Installation


1) Positionner la machine sur un plan de travail stable.
2) Raccorder à l’alimentation 220 V AC (50-60 Hz).
3) Vérifier la mise à la terre et mettre l’unité sous tension via le panneau frontal.

Réglage du matériau


1) Ajuster le guide d’entrée en fonction de la section du câble.
2) Insérer le câble dans les rouleaux d’entraînement jusqu’au point indiqué.
3) Sélectionner le type de câble et le mode de dénudage via le panneau LCD.

Programmation du traitement


Via le panneau numérique, il est possible de définir :


  • Longueur de coupe

  • Longueurs de dénudage (avant et arrière)

  • Profondeur de coupe des lames

  • Vitesse d’avance

  • Nombre de pièces à produire

  • Programmes mémorisés pour différents types de câbles

    • Démarrage du cycle


    1) Démarrer le cycle automatique.
    2) La machine coupe, dénude et libère chaque pièce prête en séquence.
    3) Vérifier les premières pièces pour s’assurer que les réglages sont corrects.

    Caractéristiques techniques


  • Modèle : REW-05F+P

  • Type de traitement : coupe + dénudage automatique

  • Matériaux pris en charge : PVC, Teflon, silicone, fibre de verre, XLPE

  • Écran : LCD numérique

  • Diamètre maximal du tube guide : 16 mm

  • Section du câble : 1 - 30 mmq

  • Longueur de coupe : 1 - 99999.99 mm

  • Productivité (câble simple) : 600 pcs./h

  • Productivité (câble multiconducteur) : 400 pcs./h

  • Contrôle des rouleaux : motorisés

  • Alimentation : AC 220 V – 50/60 Hz

  • Puissance : 450–600 W

  • Niveau sonore : < 55 dB

  • Mode de fonctionnement : continu ou pièce unique

    • Lire la suiteShow less
    Détails Produit
    RBEW05F+P

    Data sheet

    Type de produit
    Machine à couper et à dénuder les câbles
    Watts
    450 - 600W
    Voltage/Fréquence
    CA 220V/ 50/60Hz
    Dimensions
    830x630x760 (L x W x H)
    Section de câble mmq
    1.00 mmq - 30.00 mmq
    Minimale commande
    1
    Unité de mesure
    pièce
    Diamètre intérieur maximum du tube de guidage
    16 mm
    Longueur de dénudage côté 1
    1 - 150 mm
    Longueur de dénudage côté 2
    1- 80 mm
    Longueur de coupe
    1 - 99999,99 mm
    Matériau de la lame
    l'acier au tungstène
    Mode d'entraînement
    Rouleaux 16 roues motrices, avec moteur hybride silencieux
    Mode de visualisation
    écran tactile 7"
    Productivité
    400 - 600 pz/h
    Attachments
    066474_001_DATASHEET.pdf
    Download (802.04KB)
    066474_002_CERTIFICATION.pdf
    Download (3.13MB)
