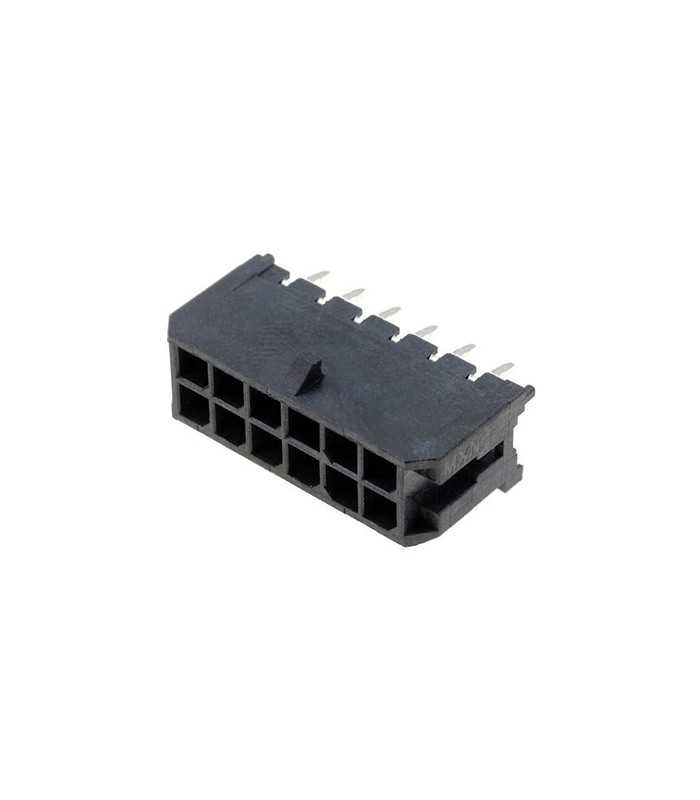

Conector Micro Fit hembra 6X2 vìas PCB

El conector está diseñado para aplicaciones eléctricas, electrónicas e industriales que requieren una conexión compacta, fiable y estable entre el cableado y la placa de circuito impreso.
Gracias a la configuración de 12 posiciones distribuidas en 2 filas, permite una gestión ordenada de las conexiones eléctricas manteniendo dimensiones reducidas y una buena densidad de conexión.
El paso de 3 mm hace que el conector sea adecuado para sistemas donde es necesario optimizar el espacio sin renunciar a una buena capacidad de corriente por contacto.
La estructura con montaje recto facilita la instalación en placa y hace que el componente sea adecuado para aplicaciones wire-to-board, sistemas electrónicos, paneles de control, equipos industriales y cableados profesionales.
La carcasa negra de material termoplástico asegura buena resistencia mecánica, estabilidad dimensional y resistencia a las temperaturas de funcionamiento.
La clasificación de inflamabilidad UL 94 V-0 representa una ventaja importante para aplicaciones donde se requieren altos requisitos de seguridad y resistencia a la llama.
Con una corriente nominal de 8,5 A y una tensión nominal de 600 V, el conector es adecuado para conexiones eléctricas de señal y alimentación en diferentes entornos productivos.
El rango de temperatura de funcionamiento de -40 °C a +105 °C permite su uso incluso en ambientes sujetos a variaciones térmicas y condiciones operativas exigentes.

PRINCIPALES VENTAJAS

- Configuración compacta de 12 posiciones en 2 filas
- Paso de 3 mm para una buena densidad de conexión
- Montaje recto para una instalación ordenada en placa
- Carcasa negra de material termoplástico
- Corriente nominal hasta 8,5 A
- Tensión nominal hasta 600 V
- Clasificación de inflamabilidad UL 94 V-0
- Buena resistencia térmica de -40 °C a +105 °C
- Ideal para aplicaciones wire-to-board
- Adecuado para cableados profesionales y sistemas electrónicos

PRINCIPALES APLICACIONES

- Conexiones wire-to-board
- Placas electrónicas PCB
- Cableados eléctricos profesionales
- Sistemas de alimentación
- Equipos industriales
- Cuadros eléctricos y sistemas de control
- Automatización industrial
- Dispositivos electrónicos compactos

CARACTERÍSTICAS TÉCNICAS

Serie: A3001

Tipo: conector / header para conexión wire-to-board

Número de posiciones: 12 posiciones

Número de filas: 2 filas

Paso: 3 mm

Ángulo de montaje: recto

Corriente nominal: 8,5 A

Tensión nominal: 600 V

Material de la carcasa: termoplástico (TP)

Color de la carcasa: negro

Clasificación de inflamabilidad: UL 94 V-0

Temperatura mínima de funcionamiento: -40 °C

Temperatura máxima de funcionamiento: +105 °C

Peso unitario: 1,698 g
