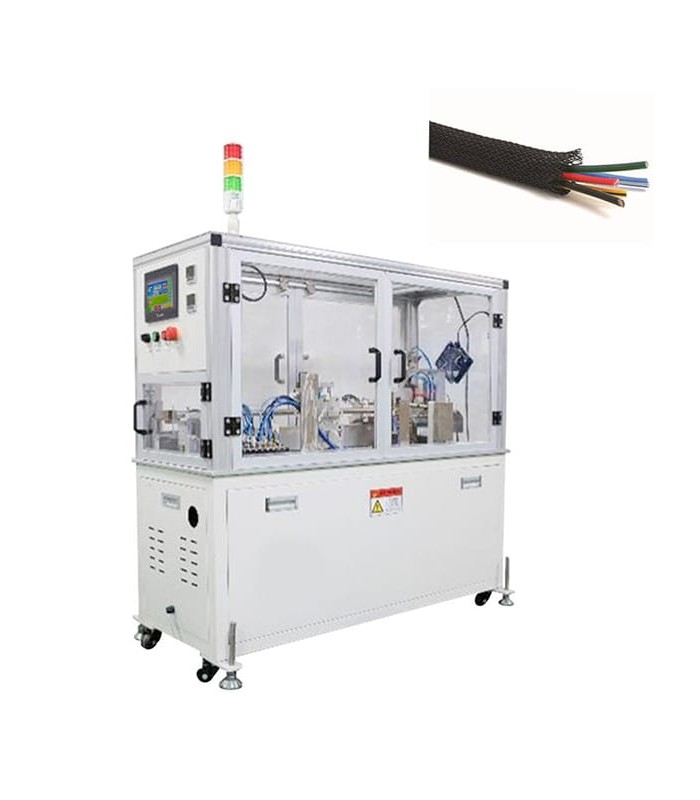

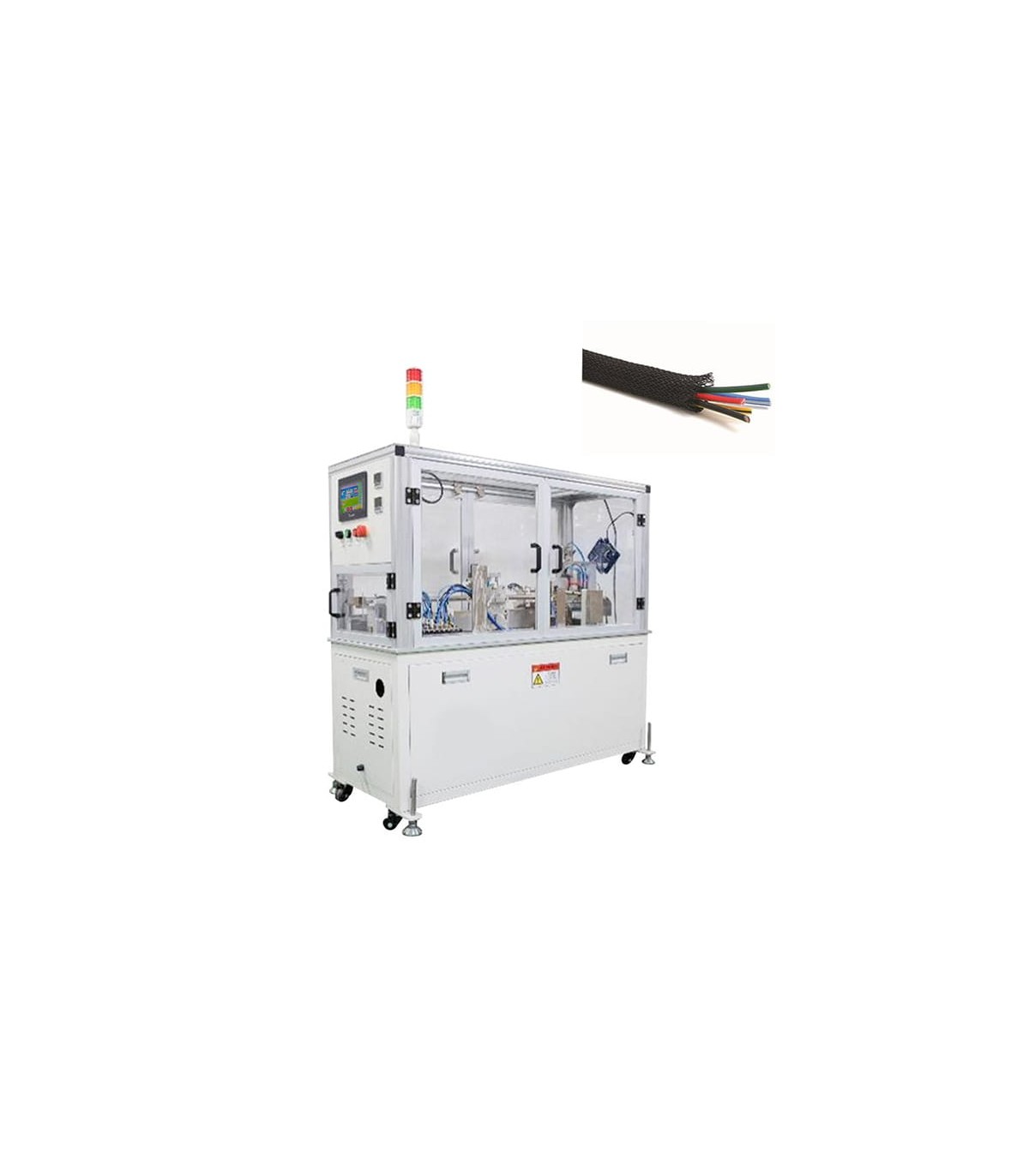

Machine automatique pour couper et insérer des gaines tressées (6 - 25 mm)

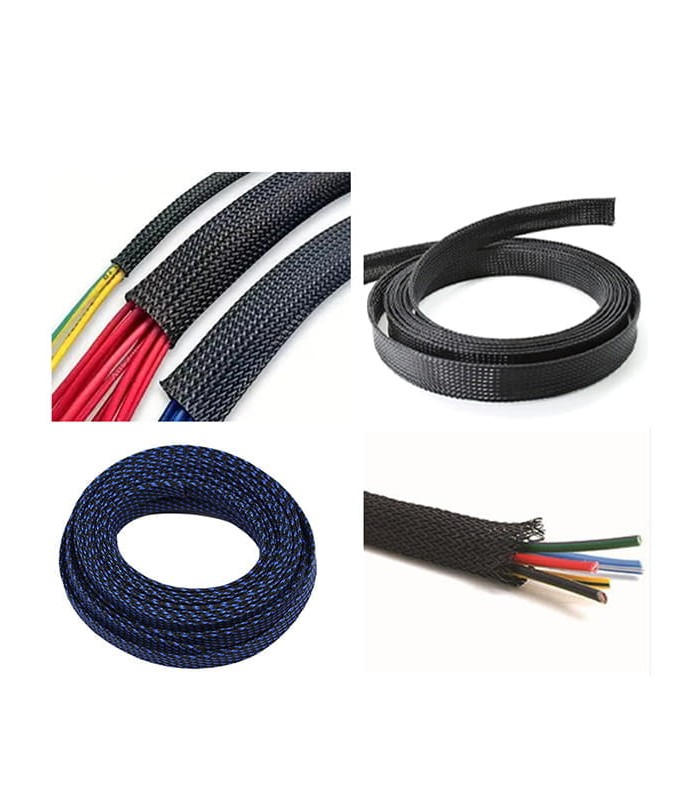

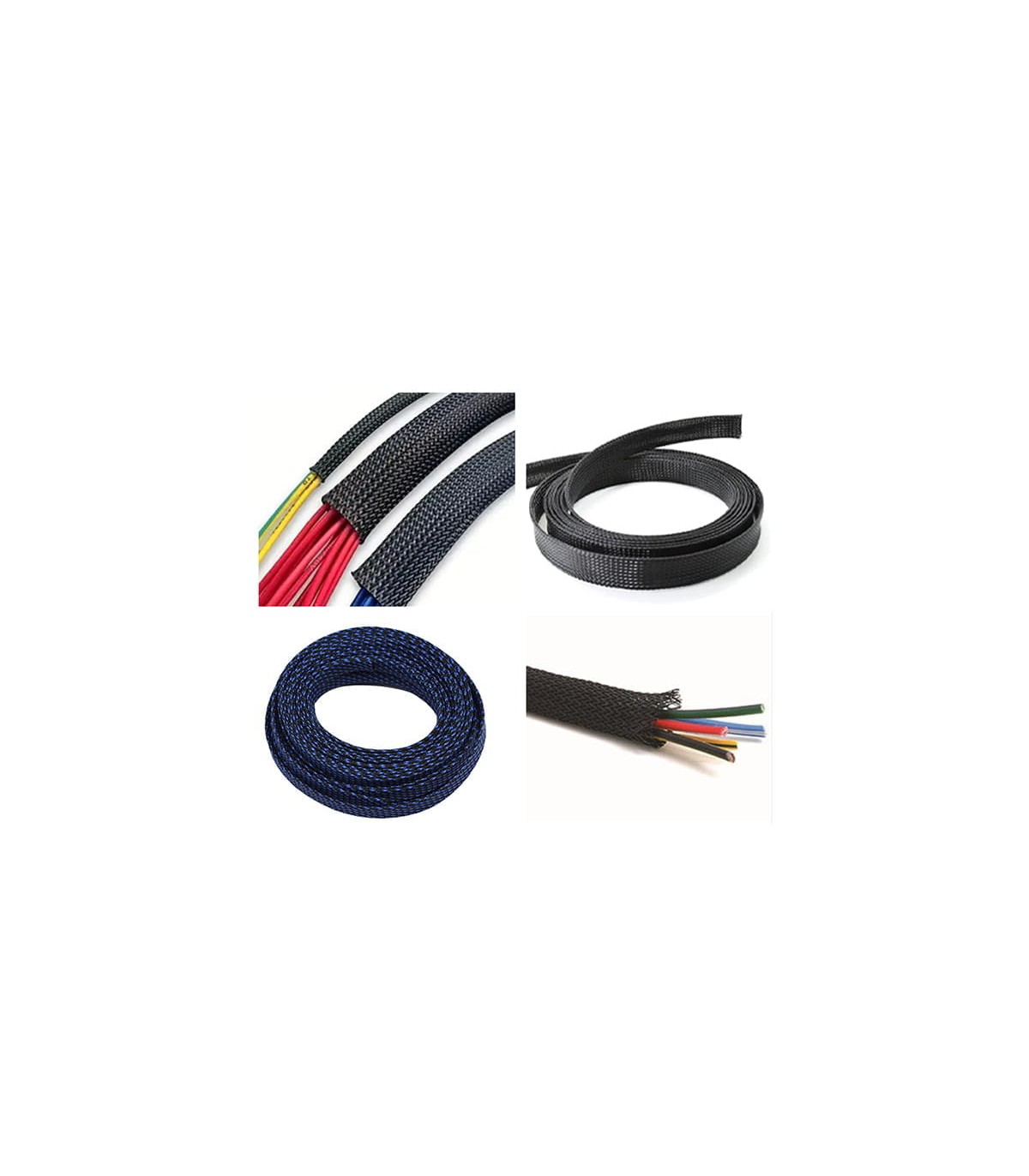

La RBEW1130 est une machine professionnelle conçue pour la coupe et l’insertion automatique de gaines tressées en nylon, utilisées pour la protection, l’organisation et la finition des câbles électriques et faisceaux.
Grâce au système de traitement automatique, elle permet d’obtenir des coupes précises et une insertion stable de la gaine, améliorant la qualité du faisceau fini et réduisant l’intervention manuelle.
La machine est particulièrement indiquée pour les applications industrielles où précision, productivité et continuité opérationnelle sont requises dans la préparation de faisceaux électriques, systèmes automotive, électronique industrielle et installations professionnelles.

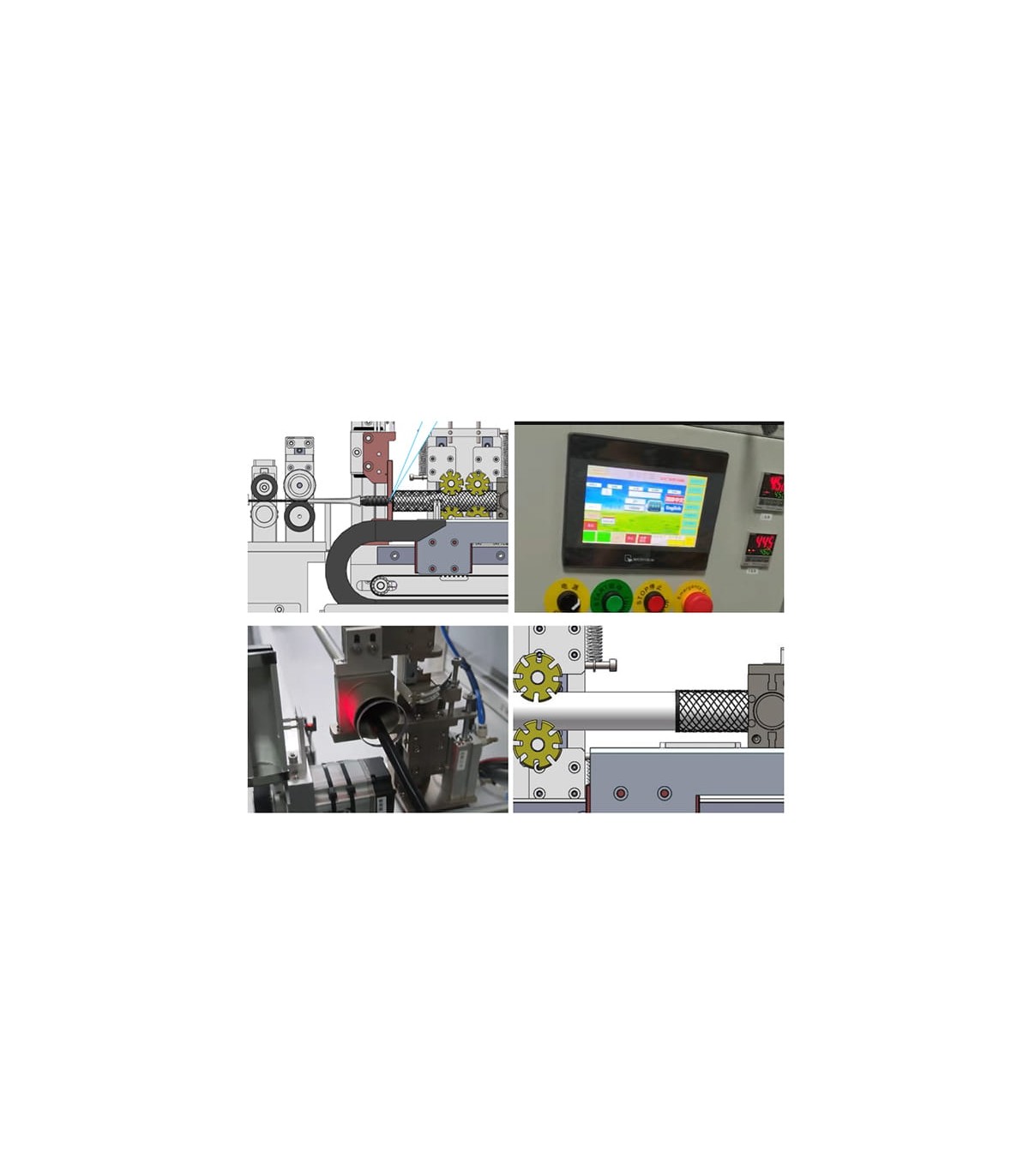

Le système de coupe haute précision, avec contrôle photoélectrique micro-réglable, permet d’obtenir une coupe nette et précise, avec une tolérance de ± 3 mm.
La longueur de coupe est programmable de 100 à 3500 mm, avec possibilité de personnalisation sur demande, rendant la machine adaptée à différentes exigences de production et à différents formats de gaines tressées.

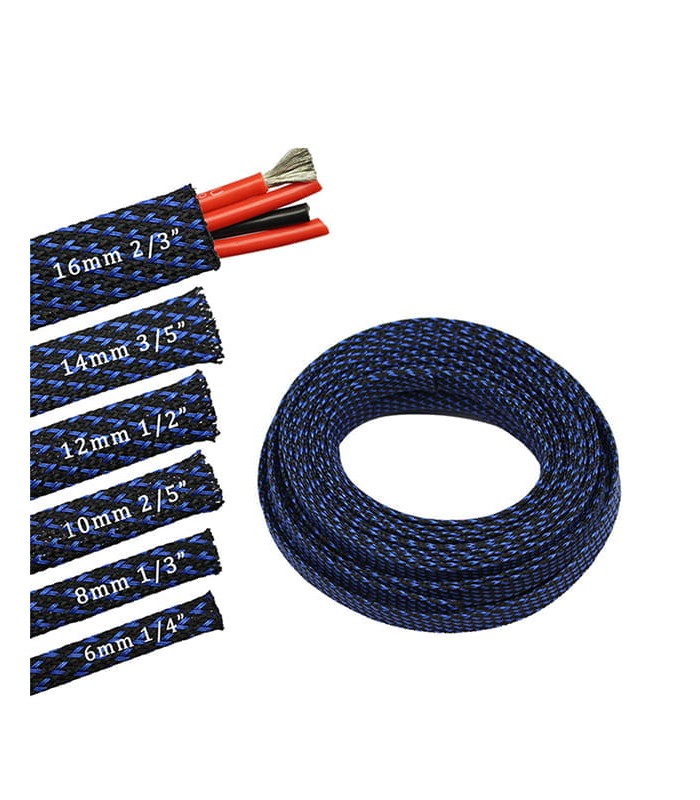

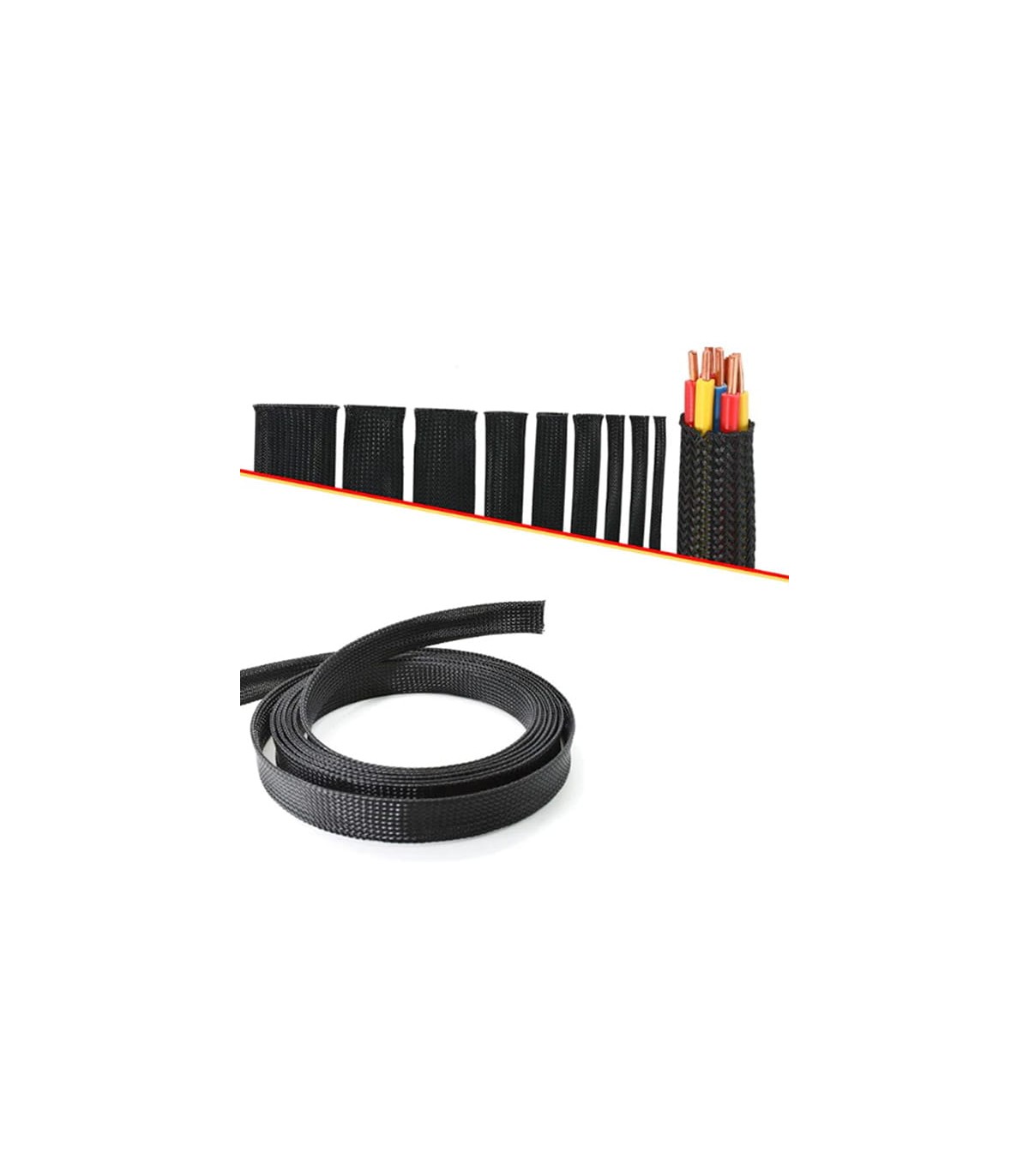

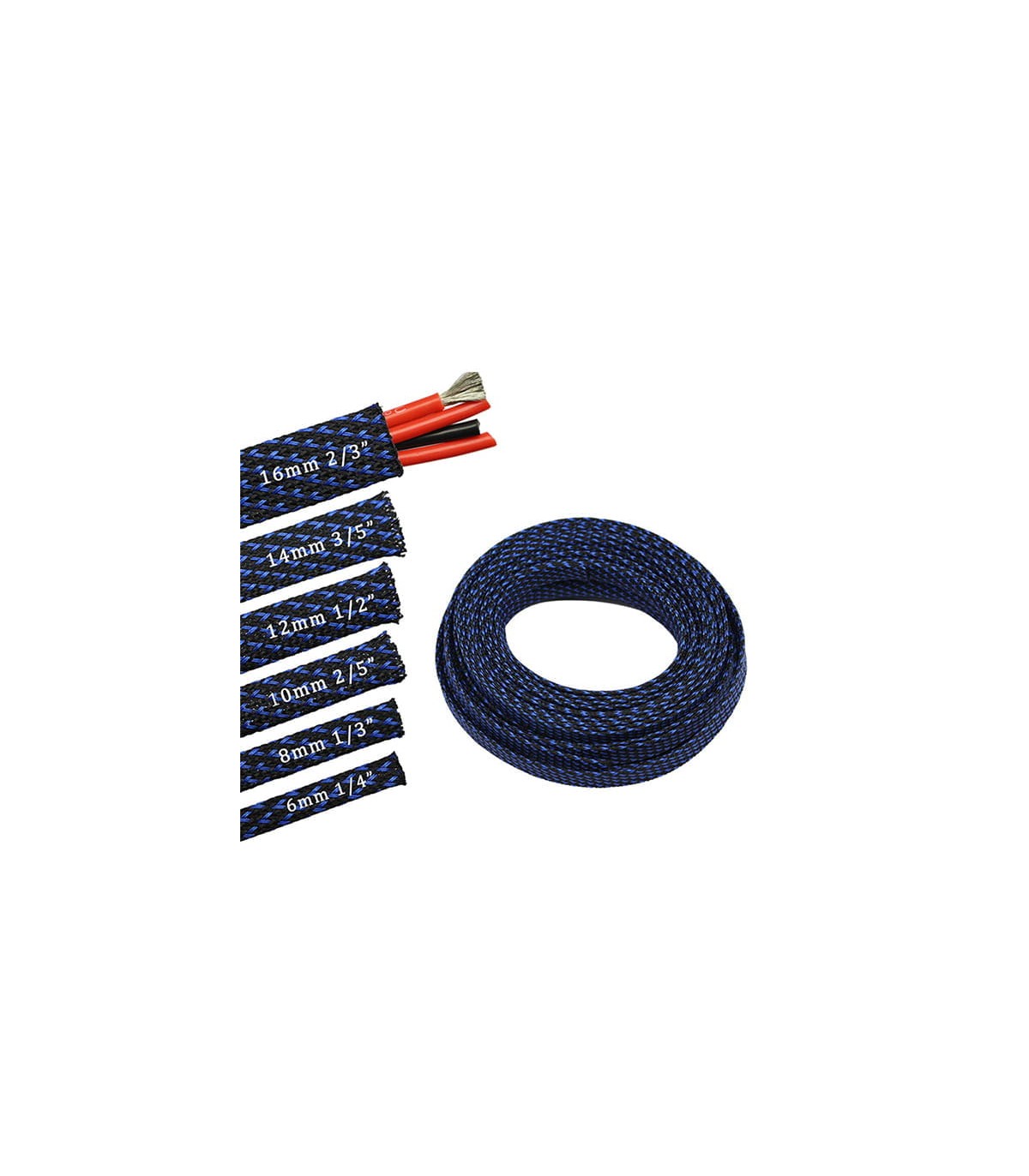

La machine prend en charge des gaines avec diamètre de 6 à 25 mm, garantissant une grande polyvalence dans le traitement de faisceaux de différentes dimensions.
Le contrôle par PLC permet une gestion simple et précise des paramètres de travail, facilitant les changements de production et assurant des résultats constants même dans les travaux répétitifs.
La productivité d’au moins 600 pièces/heure, variable selon la vitesse de chargement manuel, rend la RBEW1130 adaptée aux ateliers de production, ateliers de câblage, secteur automotive et applications professionnelles à haute efficacité.
La structure robuste et les composants industriels garantissent stabilité, fiabilité et durabilité dans le temps, même dans des contextes d’utilisation intensive.

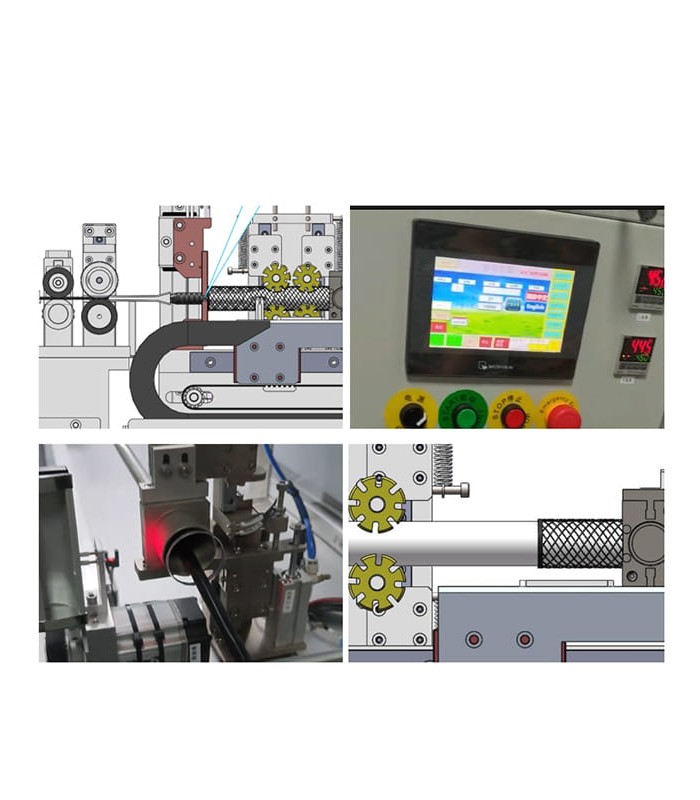

PRINCIPE DE FONCTIONNEMENT

- La gaine tressée est chargée dans la machine
- L’opérateur règle les paramètres de travail via PLC
- Le système de contrôle photoélectrique détecte et gère le processus de coupe
- La machine effectue la coupe à la longueur programmée
- La gaine est insérée sur le câble ou le faisceau de manière ordonnée
- Le processus garantit un travail stable, précis et répétable
- Le faisceau est prêt pour les étapes suivantes d’assemblage ou de contrôle qualité

PRINCIPAUX AVANTAGES

- Idéale pour coupe et insertion automatique de gaines tressées
- Adaptée aux gaines tressées en nylon
- Diamètre de gaine travaillable de 6 à 25 mm
- Longueur de coupe programmable de 100 à 3500 mm
- Possibilité de personnalisation de la longueur de coupe
- Coupe précise avec tolérance de ± 3 mm
- Contrôle par PLC pour une gestion simple des paramètres
- Système photoélectrique micro-réglable pour plus de précision
- Insertion rapide et stable de la gaine
- Productivité d’au moins 600 pièces/heure
- Meilleure organisation et protection des câbles
- Structure robuste pour utilisation professionnelle et industrielle
- Adaptée aux productions en série

PRINCIPALES APPLICATIONS

- Coupe de gaines tressées en nylon
- Insertion de gaines de protection sur câbles
- Protection et organisation de faisceaux électriques
- Production de wiring harness
- Secteur automotive
- Câblages industriels
- Électronique industrielle
- Tableaux électriques et installations professionnelles
- Assemblage de câbles et composants électriques
- Ateliers de câblage et ateliers de production
- Applications où une protection mécanique des câbles est requise

CARACTÉRISTIQUES TECHNIQUES

Modèle : RBEW1130

Type de machine : machine automatique de coupe et insertion de gaines tressées

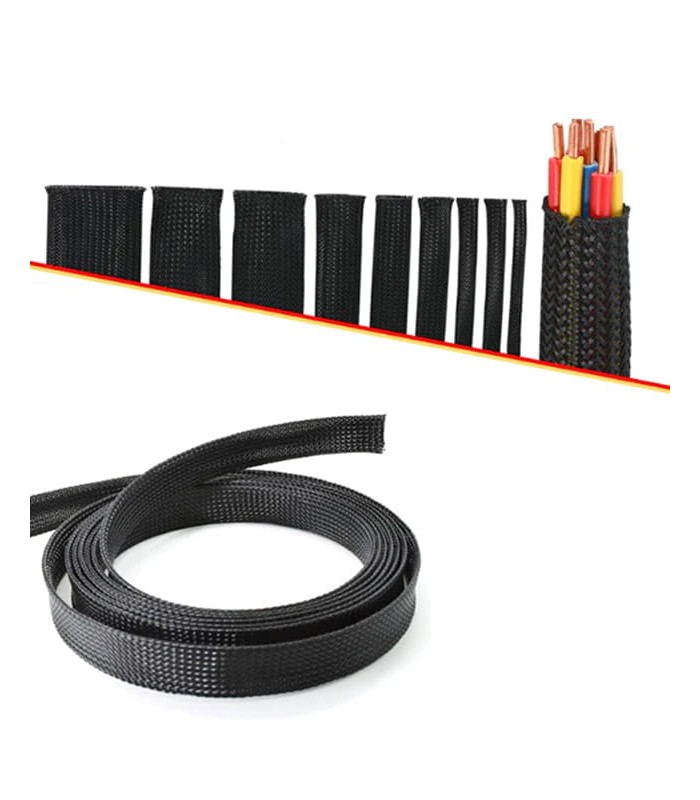

Matériau applicable : gaines tressées en nylon

Diamètre gaine : 6 - 25 mm

Longueur de coupe : 100 - 3500 mm, personnalisable

Tolérance de coupe : ± 3 mm

Capacité productive : 600 pièces/heure

Système de contrôle : PLC

Système de coupe : contrôle photoélectrique micro-réglable

Tension : 220 V, 50 Hz

Consommation énergétique : 400 W

Température de fonctionnement : de -5 °C à +40 °C

Humidité relative : 40 - 90% RH

Pression d’air : 0,4 - 0,6 MPa

Poids : 240 kg

Dimensions : 500 x 1350 x 2400 mm

Application : coupe et insertion de gaines tressées sur câbles et faisceaux

Fonctionnement : automatique avec contrôle PLC

Utilisation : professionnelle et industrielle
