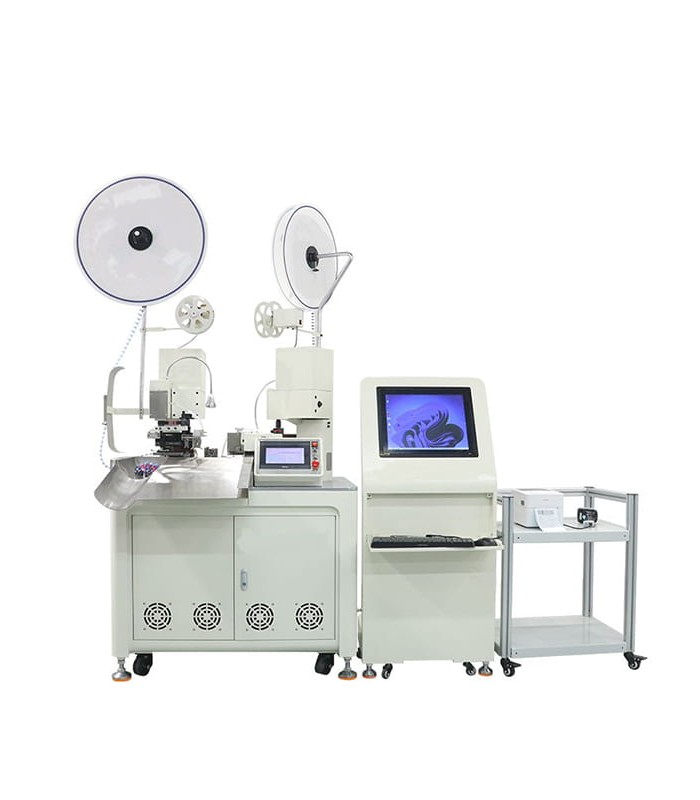

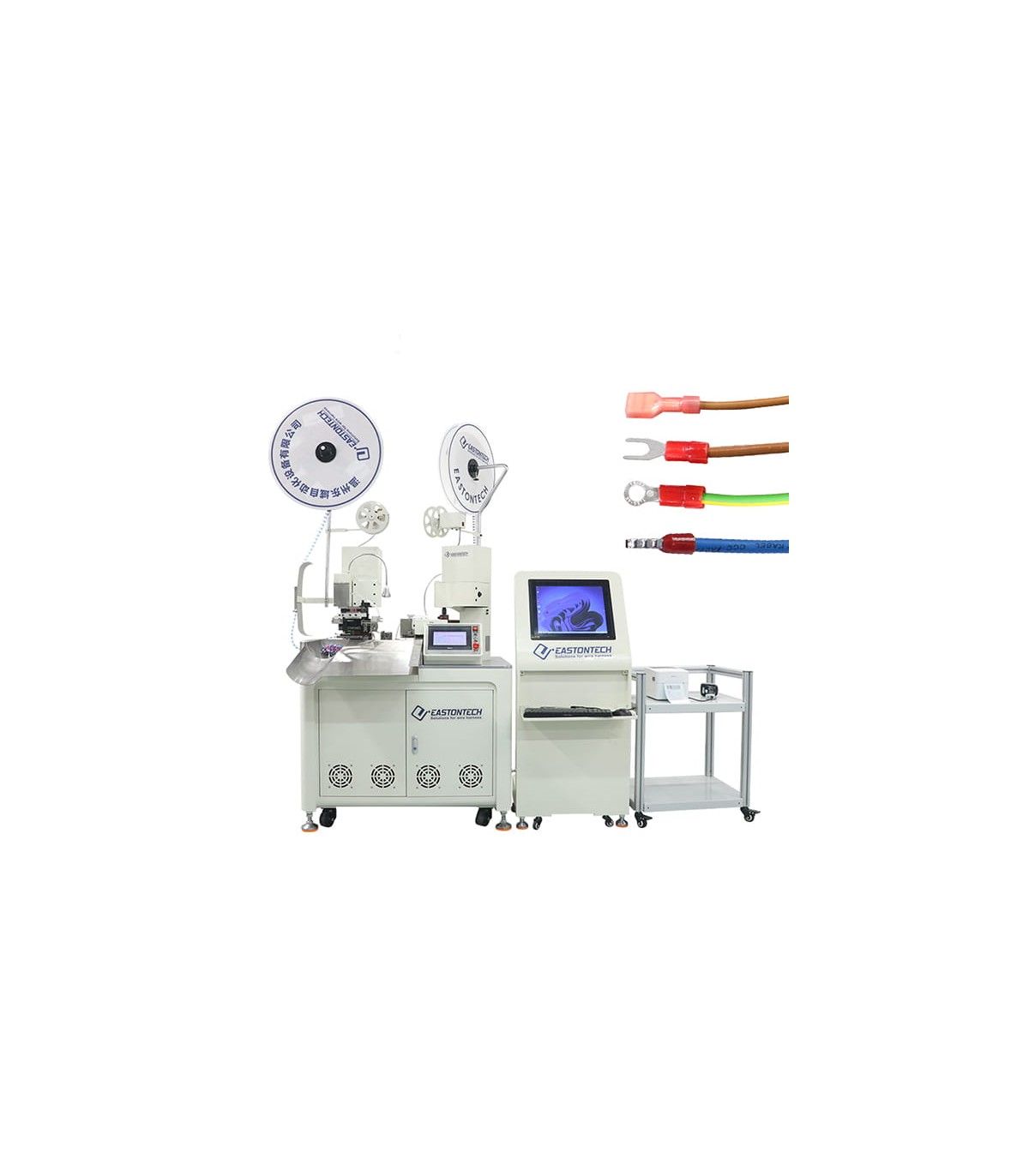

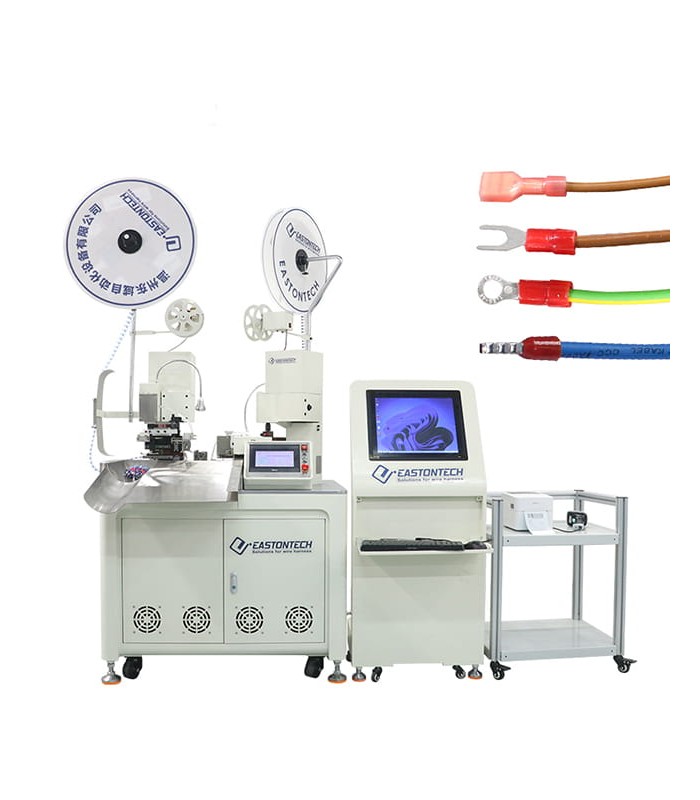

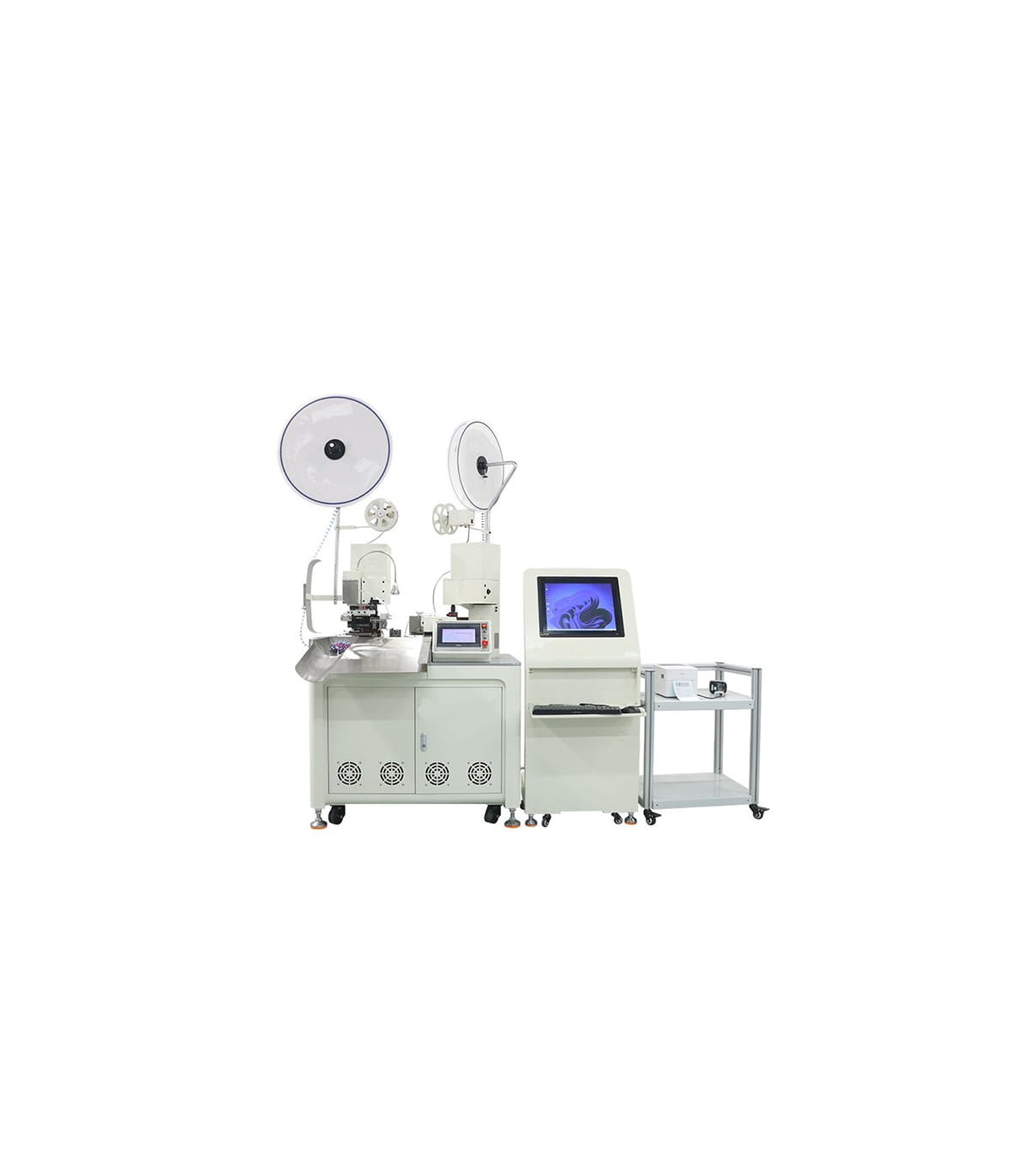

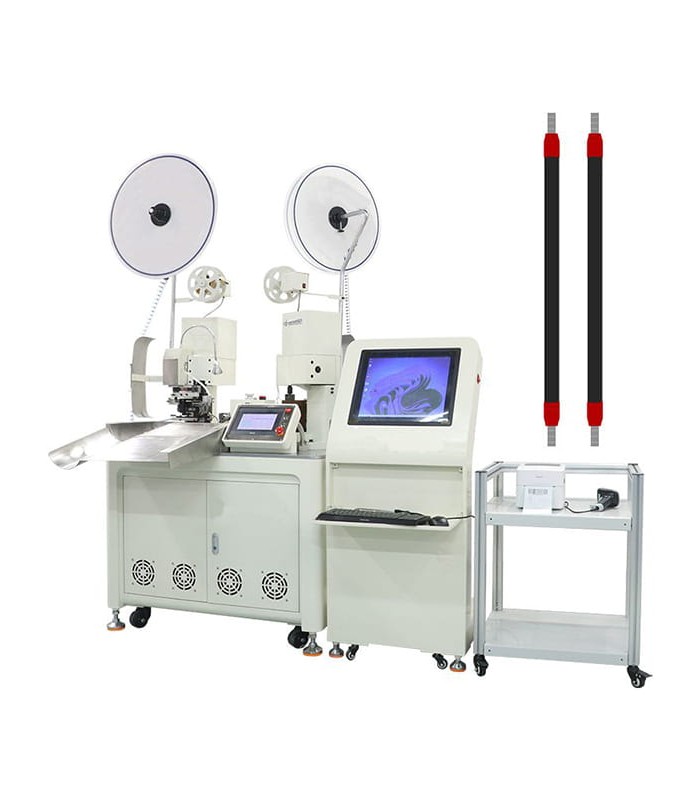

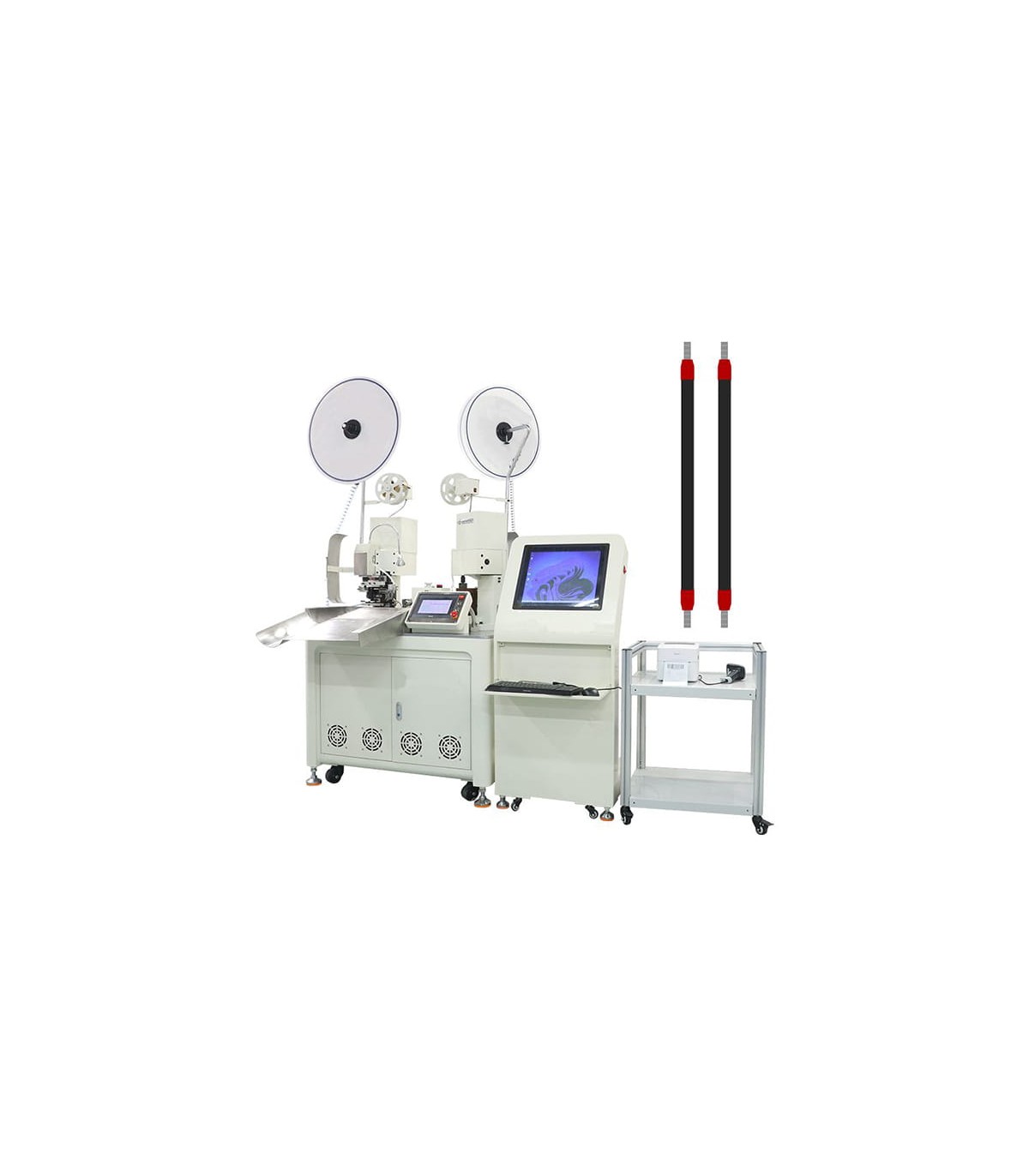

Machine automatique de coupe, de dénudage et de sertissage de fils avec système de contrôle intelligent

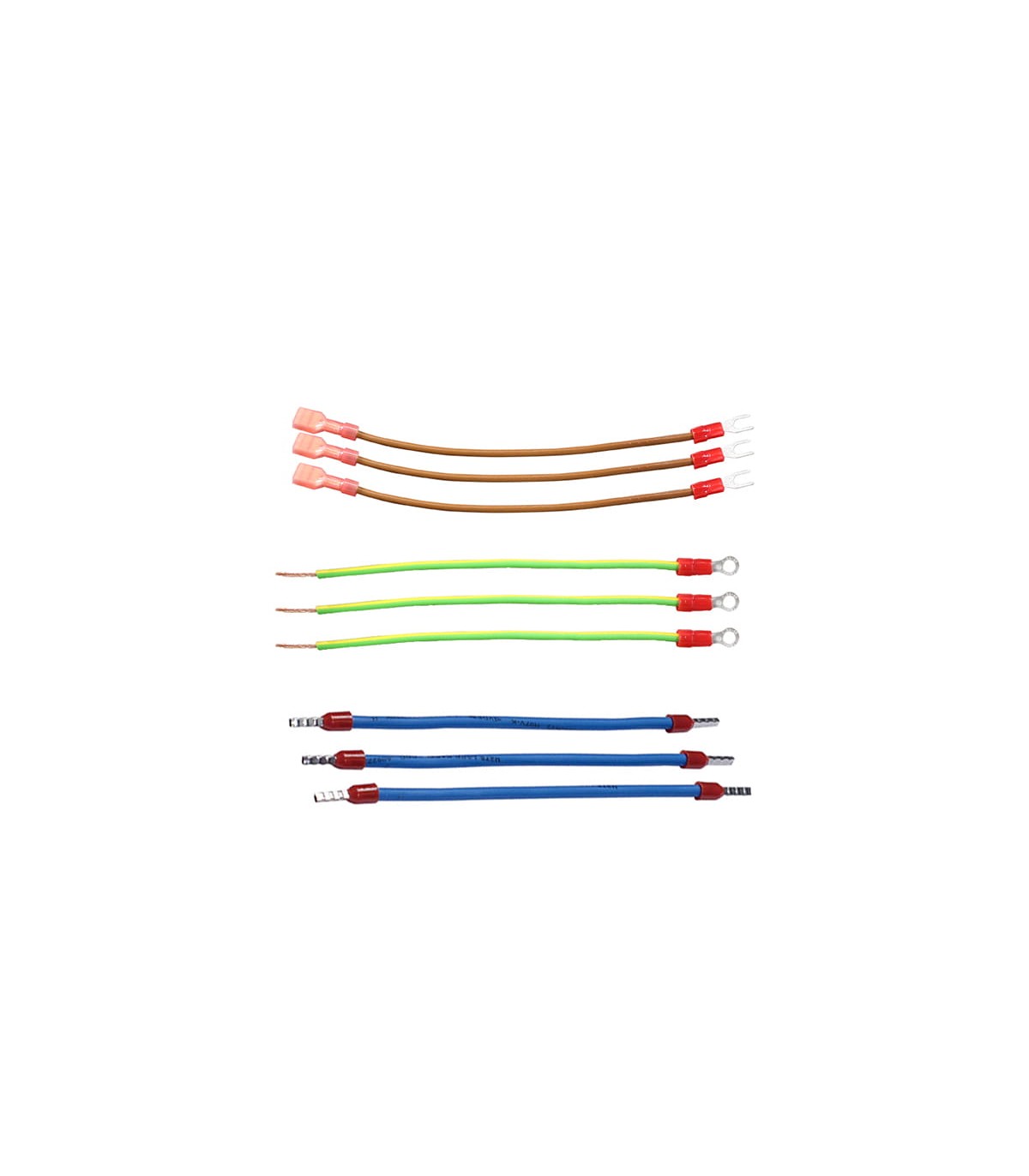

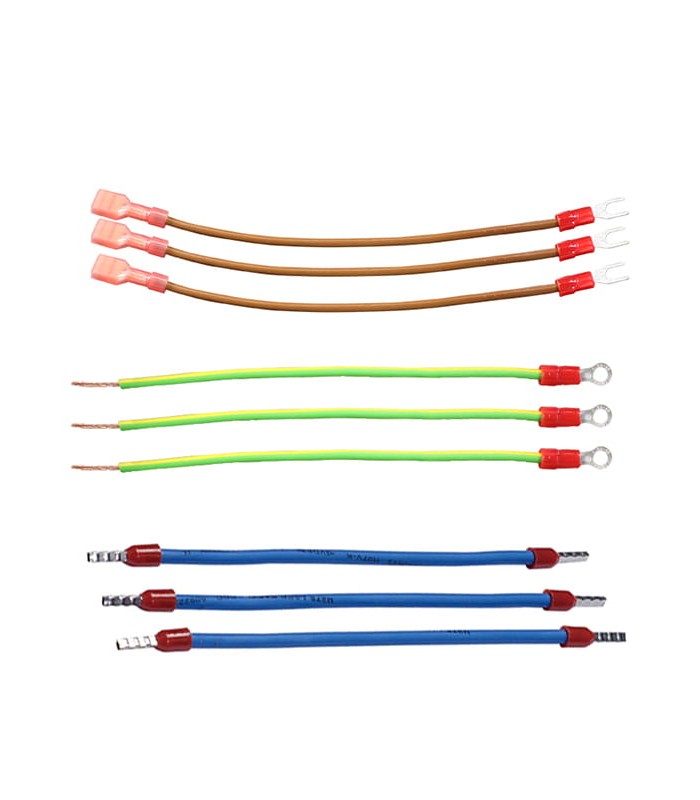

La RBEW22D+S est une machine automatique “double tête” conçue pour effectuer la coupe, le dénudage, la torsion et le sertissage de terminaux isolés avec une efficacité élevée et une qualité constante.
Ce modèle est destiné aux entreprises opérant dans la production de faisceaux, l’automobile, les appareils électroménagers ou les équipements électriques, où la précision et la rapidité sont indispensables.

La RBEW22D+S prend en charge des câbles de section 28 – 14 AWG, offrant une longueur de dénudage ou de torsion réglable entre 7 et 12 mm, tandis que la longueur de coupe peut être définie de 50 jusqu’à presque 10.000 mm, permettant une grande flexibilité de production, même pour des pièces très longues.
La précision est assurée avec une tolérance de ±(0,5 + 0,002 × L) mm, garantissant des résultats exacts même avec des longueurs de coupe variables.

La configuration des paramètres est gérée via une interface, avec la possibilité d’enregistrer des programmes opérationnels, afin de rappeler rapidement des réglages déjà utilisés.
La présence de modules doubles permet un traitement simultané sur les deux extrémités du câble, augmentant la productivité (les spécifications prévoient 800–900 pièces/heure pour des longueurs inférieures à 300 mm).

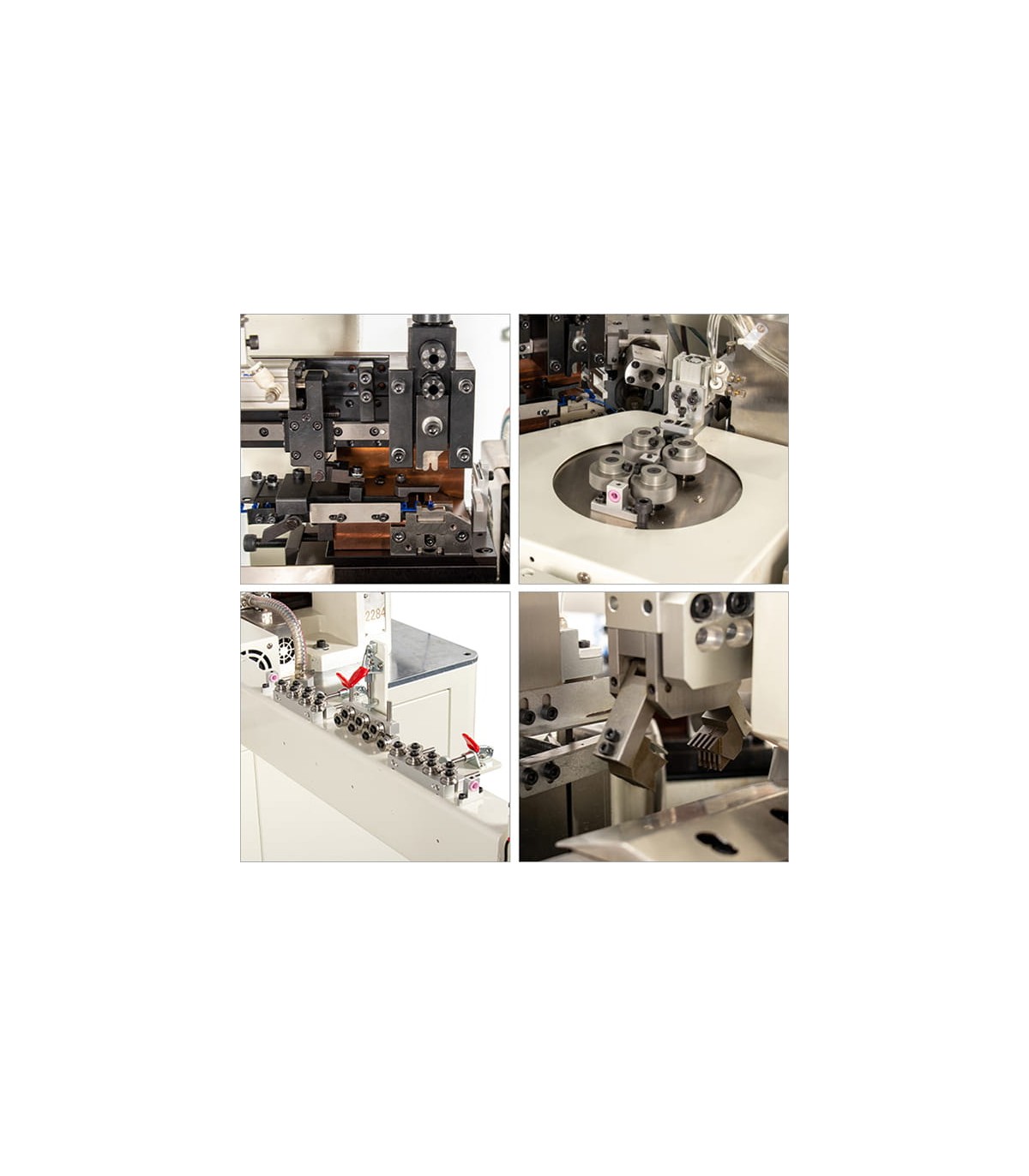

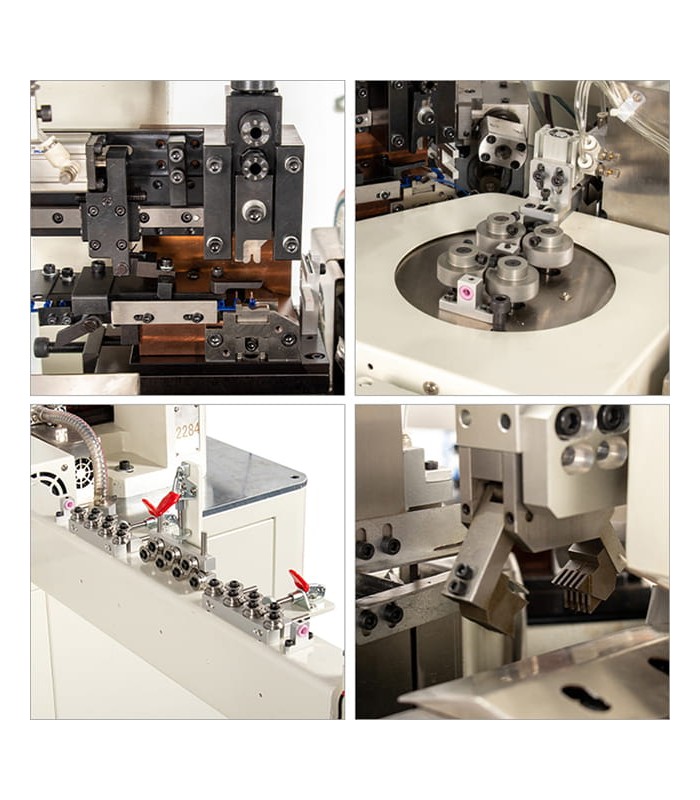

Elle dispose d’une course de 30 ou 40 mm (en option), utilise des lames en acier au tungstène pour des coupes de qualité et intègre des fonctions de sécurité et de détection automatique telles que l’alerte en cas de câble épuisé, de pression d’air insuffisante ou d’erreur de sertissage.

Sur le plan opérationnel, la RBEW22D+S nécessite une alimentation industrielle standard (110–220 V) et fonctionne dans un environnement relativement silencieux (<70 dB(A)).

Données techniques

Modèle : RBEW22D+S
Section du câble : 28 – 14 AWG
Longueur de dénudage : 7 – 12 mm
Précision de coupe : ±(0,5 + 0,002 × L) mm, L = longueur de coupe
Longueur de coupe : 50 – 9999 mm
Capacité : 800–900 pièces/heure (longueurs < 300 mm)
Force de sertissage : 2,0 T (20 kN)

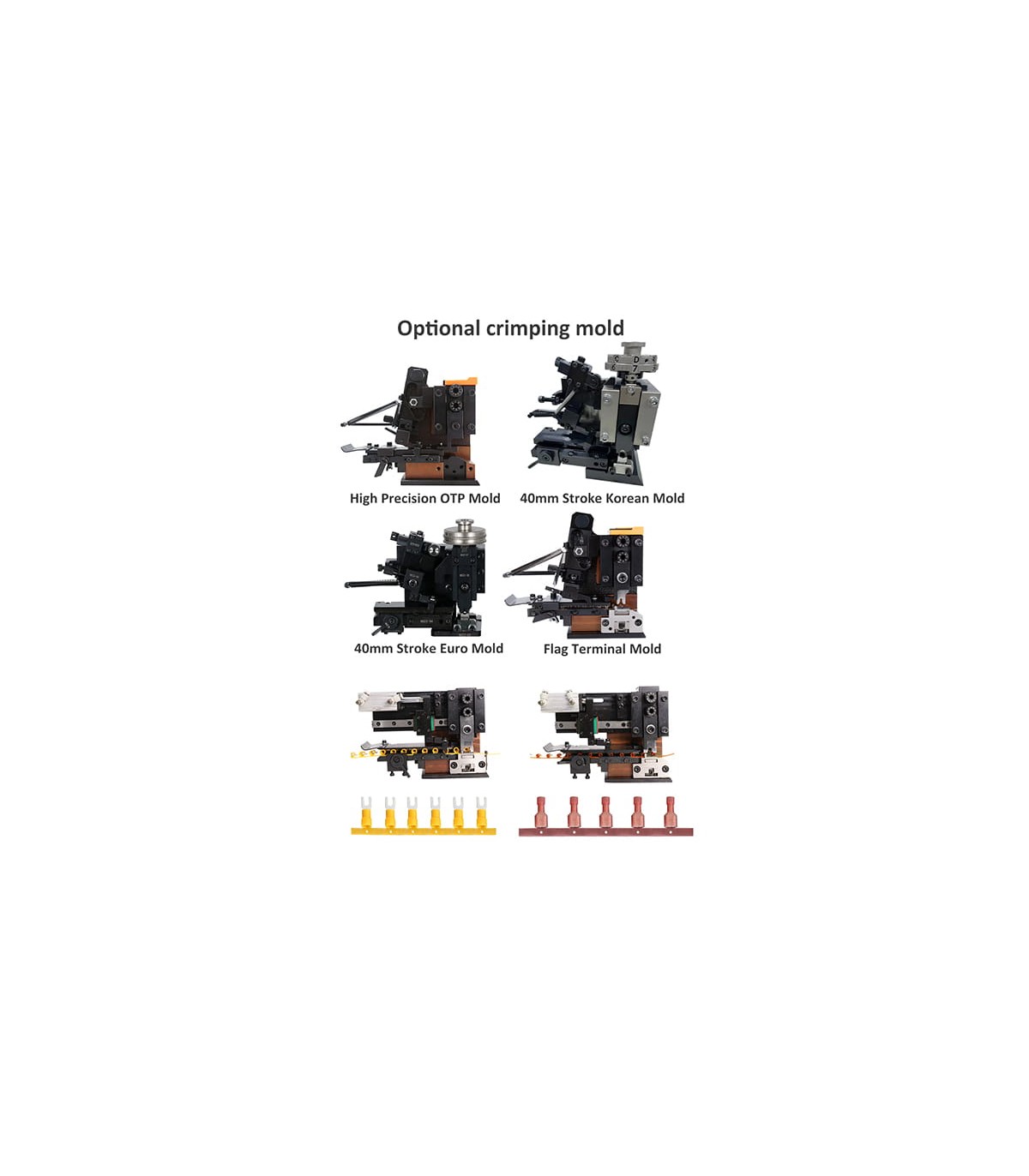

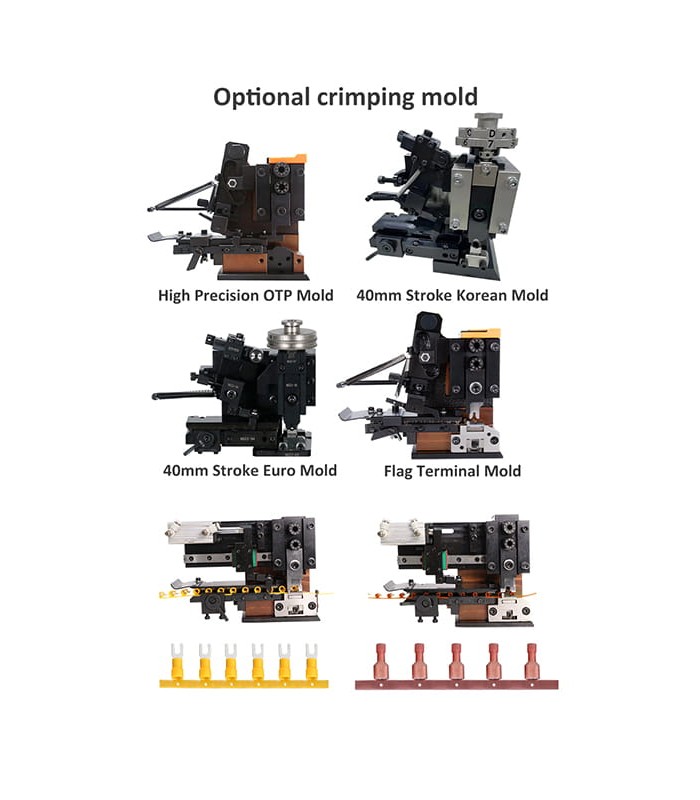

Course : 30 mm ou 40 mm en option
Pression d’air : 0,4 – 0,6 MPa
Détection : câble épuisé, basse pression d’air, erreur de sertissage (contrôle de la force de sertissage en option)
Alimentation : 220/110 V – 50/60 Hz
Langue de l’affichage : chinois, anglais
Dimensions : 700 × 800 × 1500 mm
Poids : 358 kg
Type de fiche du câble : européenne, américaine, chinoise
