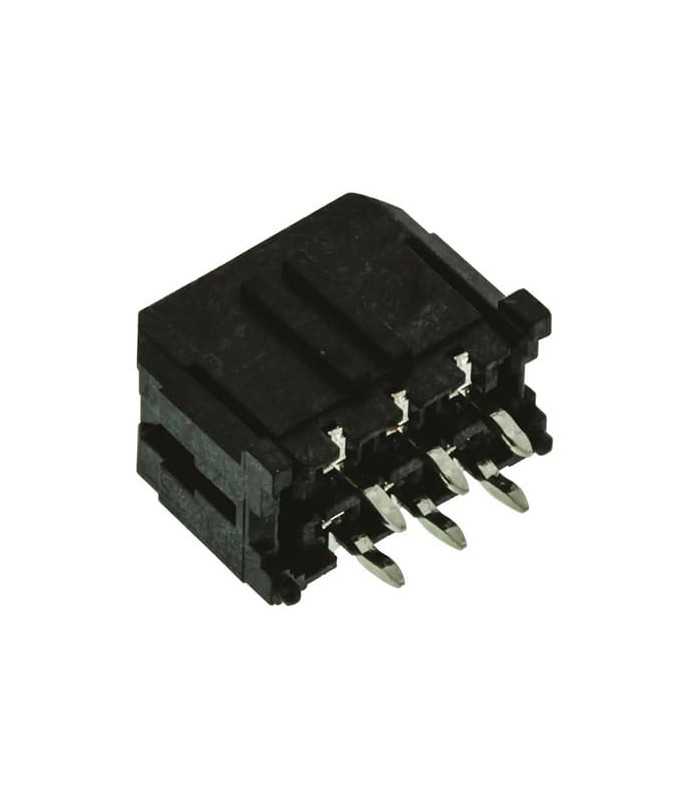

Connecteur Micro Fit femelle 3X2 Voies PCB

Le connecteur Micro-Fit pour circuit imprimé est conçu pour les applications électroniques et électriques où des connexions compactes, fiables et adaptées au raccordement entre le câblage et la carte PCB sont nécessaires.
La configuration 3x2 voies, avec 6 circuits répartis sur 2 rangées, permet une gestion ordonnée des connexions électriques tout en conservant des dimensions compactes et une intégration facile dans les dispositifs, tableaux électriques et systèmes électroniques.
Le pas de 3 mm, aussi bien sur l’interface d’accouplement que sur l’interface de terminaison, permet d’obtenir une connexion précise et ordonnée, rendant le connecteur adapté aux applications où l’espace disponible sur la carte est limité.
La structure avec montage sur panneau permet une installation stable et sûre, tandis que l’interface d’accouplement polarisée aide à réduire le risque de connexions incorrectes lors de l’assemblage.
Le boîtier en résine nylon de couleur noire offre une finition technique et professionnelle, garantissant robustesse et bonne résistance pour les applications électriques et électroniques.
La présence du verrouillage sur l’interface d’accouplement contribue à maintenir la connexion stable pendant l’utilisation.
Grâce à la classe d’inflammabilité 94V-0 et à la plage de température de fonctionnement de -40 °C à +105 °C, le connecteur est adapté aux environnements techniques et aux applications professionnelles.

PRINCIPAUX AVANTAGES

- Connecteur Micro-Fit pour circuit imprimé
- Configuration 3x2 voies
- 6 circuits sur 2 rangées
- Pas de l’interface d’accouplement 3 mm
- Pas de l’interface de terminaison 3 mm
- Idéal pour connexions wire-to-board
- Structure compacte et ordonnée
- Montage sur panneau
- Boîtier noir en résine nylon
- Connexion polarisée pour un accouplement correct
- Verrouillage sur l’interface d’accouplement pour une meilleure stabilité
- Classe d’inflammabilité 94V-0
- Adapté aux applications électroniques, électriques et industrielles

PRINCIPALES APPLICATIONS

- Circuits imprimés PCB
- Connexions wire-to-board
- Câblages électroniques
- Tableaux électriques
- Systèmes d’alimentation
- Dispositifs électroniques
- Automatisation industrielle
- Équipements électriques
- Production de wiring harness
- Connexions compactes sur carte
- Applications industrielles et professionnelles

CARACTÉRISTIQUES TECHNIQUES

Type : connecteur Micro-Fit pour circuit imprimé

Configuration : 3x2 voies

Circuits maximum : 6

Nombre de rangées : 2

Pas de l’interface d’accouplement : 3,00 mm

Pas de l’interface de terminaison : 3,00 mm

Matériau : résine nylon

Couleur de la résine : noir

Montage sur panneau : oui

Polarisé côté accouplement : oui

Verrouillage côté accouplement : oui

Clé côté accouplement : aucune

Empilable : non

Compatible avec fil incandescent : non

Inflammabilité : 94V-0

Température de fonctionnement : de -40 °C à +105 °C

Poids net : 0,912 g

Application : circuits imprimés, câblages électroniques, connexions wire-to-board

Utilisation : connexions multipolaires compactes sur carte PCB
