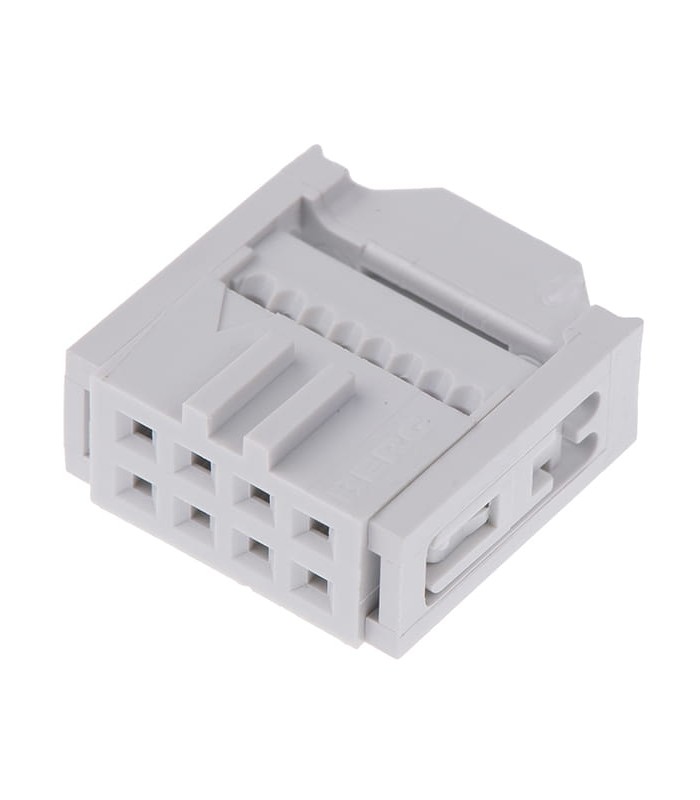

Connecteur IDC femelle 8 Voies
Code ErreBi: 13754
Code Producteur: 71600-008LF
Producteur: Amphenol
Lire la suiteShow lessCode Producteur: 71600-008LF
Producteur: Amphenol
0,34 €
(tax excl.)
0,41 €
TTC
Condition
Neuf
Référence:
RBCTIDCF8V
Marque:
Ajouter à la liste de souhaits
Le 71600-008LF est un connecteur IDC AMPHENOL conçu pour réaliser des connexions câble-carte (wire-to-board) rapides et répétables avec un câble plat (câble nappe).
En pratique, c’est une solution “de câblage” lorsque vous souhaitez terminer une nappe de manière propre et sûre, sans dénuder ni sertir les fils un par un : la terminaison se fait par perforation d’isolant (IDC).
Avantages
1) Assemblage rapide et répétable, rendant la terminaison plus fiable que des solutions “artisanales”.
2) Connexion plus stable dans le temps : les contacts IDC ont une “wiping action” (action de frottement) qui aide à maintenir de bonnes performances électriques.
3) Réduction des erreurs de montage : présence d’une clé de polarisation et de logements de polarisation pour éviter les mauvais accouplements.
4) Adapté aux câblages compacts : double rangée et pas 2,54 mm.
Caractéristiques techniques
Pas: 2,54 mm
Nombre de positions: 8 positions
Nombre de rangées: 2 rangées
Section câble: 28 - 30 AWG
Placage du contact: finition or
Genre: Mâle
Courant nominal: 1A
Couleur: gris
Température minimale de fonctionnement: -65 °C
Température maximale de fonctionnement: + 105 °C
Matériau: thermoplastique
Inflammabilité: UL94V-0
Tension nominale: 1 kV
Lire la suiteShow less
En pratique, c’est une solution “de câblage” lorsque vous souhaitez terminer une nappe de manière propre et sûre, sans dénuder ni sertir les fils un par un : la terminaison se fait par perforation d’isolant (IDC).
Avantages
1) Assemblage rapide et répétable, rendant la terminaison plus fiable que des solutions “artisanales”.
2) Connexion plus stable dans le temps : les contacts IDC ont une “wiping action” (action de frottement) qui aide à maintenir de bonnes performances électriques.
3) Réduction des erreurs de montage : présence d’une clé de polarisation et de logements de polarisation pour éviter les mauvais accouplements.
4) Adapté aux câblages compacts : double rangée et pas 2,54 mm.
Caractéristiques techniques
Pas: 2,54 mm
Nombre de positions: 8 positions
Nombre de rangées: 2 rangées
Section câble: 28 - 30 AWG
Placage du contact: finition or
Genre: Mâle
Courant nominal: 1A
Couleur: gris
Température minimale de fonctionnement: -65 °C
Température maximale de fonctionnement: + 105 °C
Matériau: thermoplastique
Inflammabilité: UL94V-0
Tension nominale: 1 kV
RBCTIDCF8V
Data sheet
- Type de produit
- Corps du connecteur
- Serie
- IDC
- Ampérage
- 1A
- Matériel
- Thermoplastique
- Couleur
- Gris
- Température de fonctionnement
- -65°C a +105°C
- Inflammabilité
- 94V-0
- Voltage
- 1kV
- Montage
- Sur câble
- Câble range
- 30 - 28 AWG
- Genre
- Femelle
- Nombre de pôles
- 8
- Nombre de rangées
- 2
- Pas
- 2.54 mm
- Orientation
- 180°
- Plaquage du contact
- Or
- Minimale commande
- 5
- Unité de mesure
- pièces
